Comment démonter et remplacer les haut-parleurs de votre PC portable Asus

Remplacez les haut-parleurs de votre Pc portable Asus

Pour avoir accès aux haut-parleurs, il est nécessaire de dévisser le bottom qui se trouve sous le PC portable. Vous pouvez si vous le désirez vous reporter à notre tuto sur le démontage du bottom case de la série GV301.

Pour le démontage et le remontage des haut-parleurs, vous allez avoir besoin :
- Un kit d’outillage avec différents embouts de serrage (cruciformes ou torx)
- Une spatule en plastique
- Un casier de rangement de vis

Pour cette aide, nous allons prendre l’exemple des haut-parleurs de la série S712

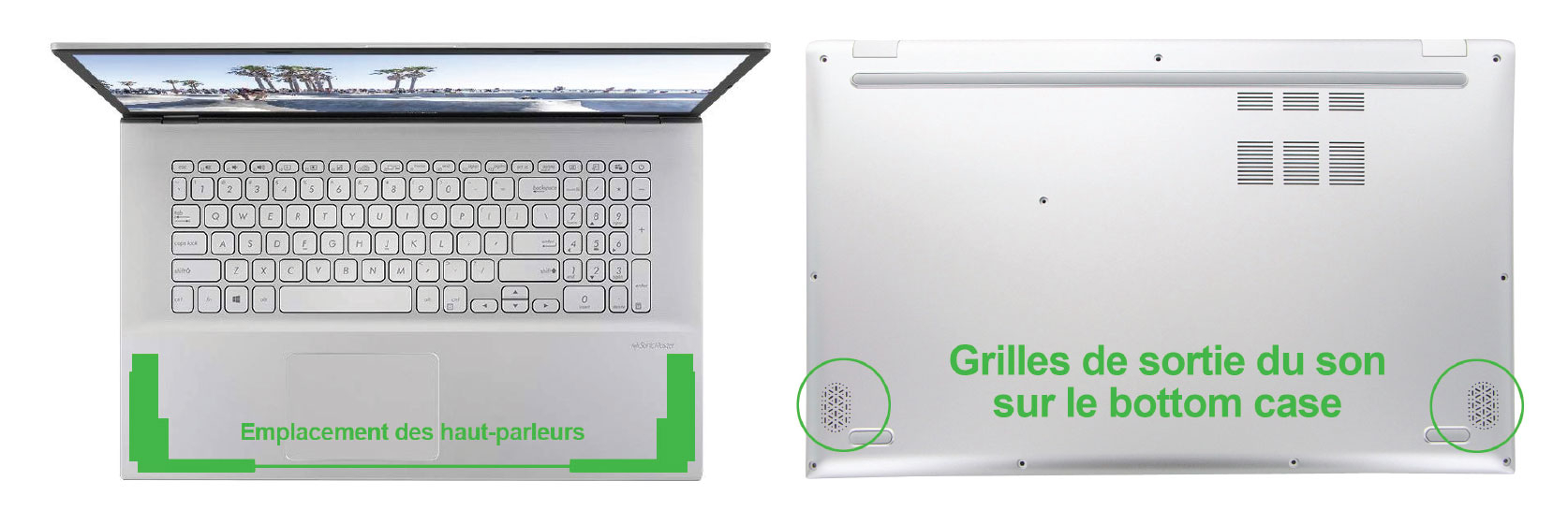

Repérez les haut-parleurs sur votre appareil Asus pour les démonter

Commençons par repérer où se trouvent les haut-parleurs et le chemin des câbles.
La plupart du temps, les haut-parleurs sont par paire, ils sont reliés ensemble par deux câbles. Un câble pour le haut-parleur gauche et un câble pour le haut-parleur droit (ils sont souvent tressés conjointement pour que cela soit plus pratique). Ces deux câbles se rassemblent le plus souvent sur un des deux haut-parleurs (mais ils peuvent être aussi indépendants). Ils sont ensuite reliés à un connecteur d’alimentation qui se clipse sur la carte mère.tuto-hp-img002.jpg

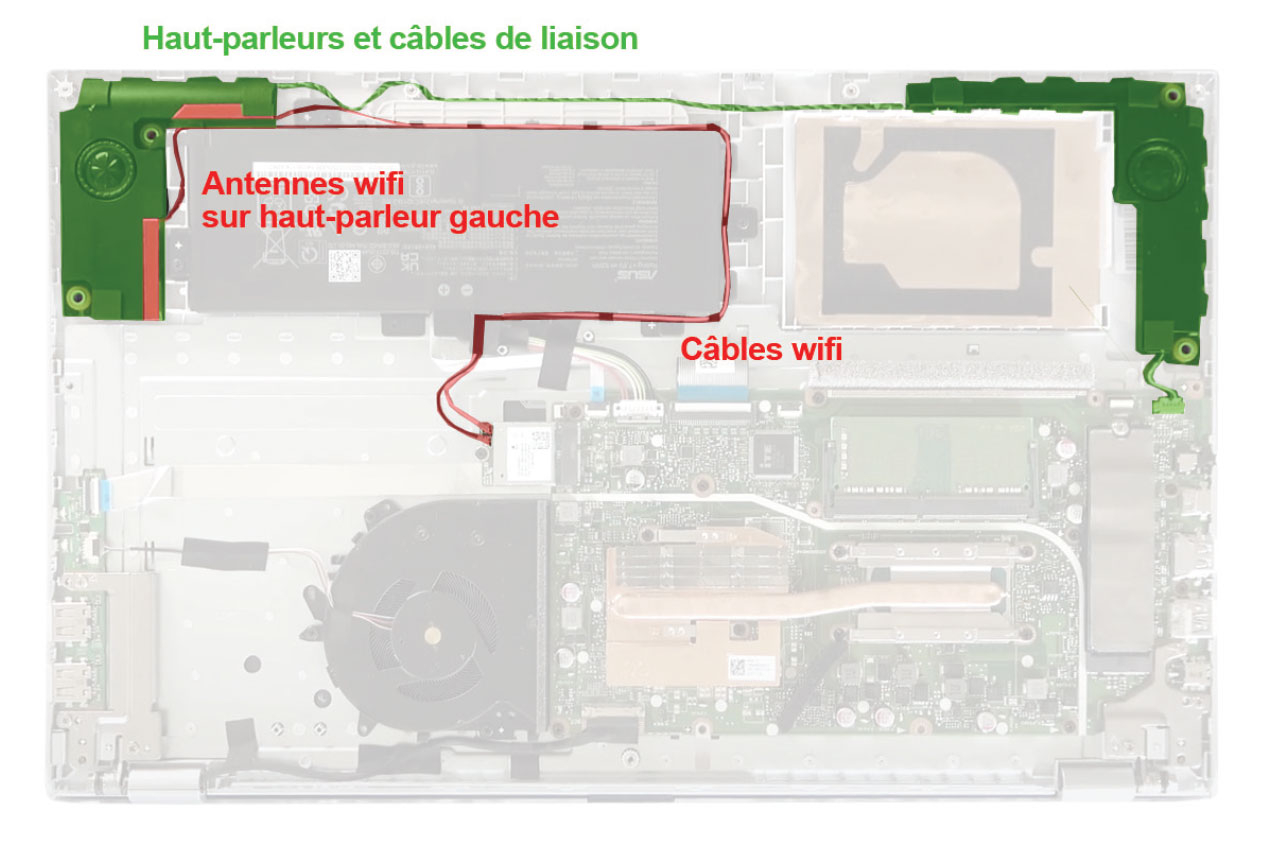

Sur cette série, nous remarquons que les antennes et les câbles wifi sont intégrés sur le haut-parleur gauche. Leur passage se fait tout autour de la batterie, tandis que les câbles de liaison (alimentation) des haut-parleurs (blanc et noir tressés) longent le touchpad sous la batterie. Des guides garantissent que les câbles restent bien en place dans leur passage de câbles afin que ceux-ci ne bougent plus et qu’ils ne risquent pas d’être pincés lors du remontage.

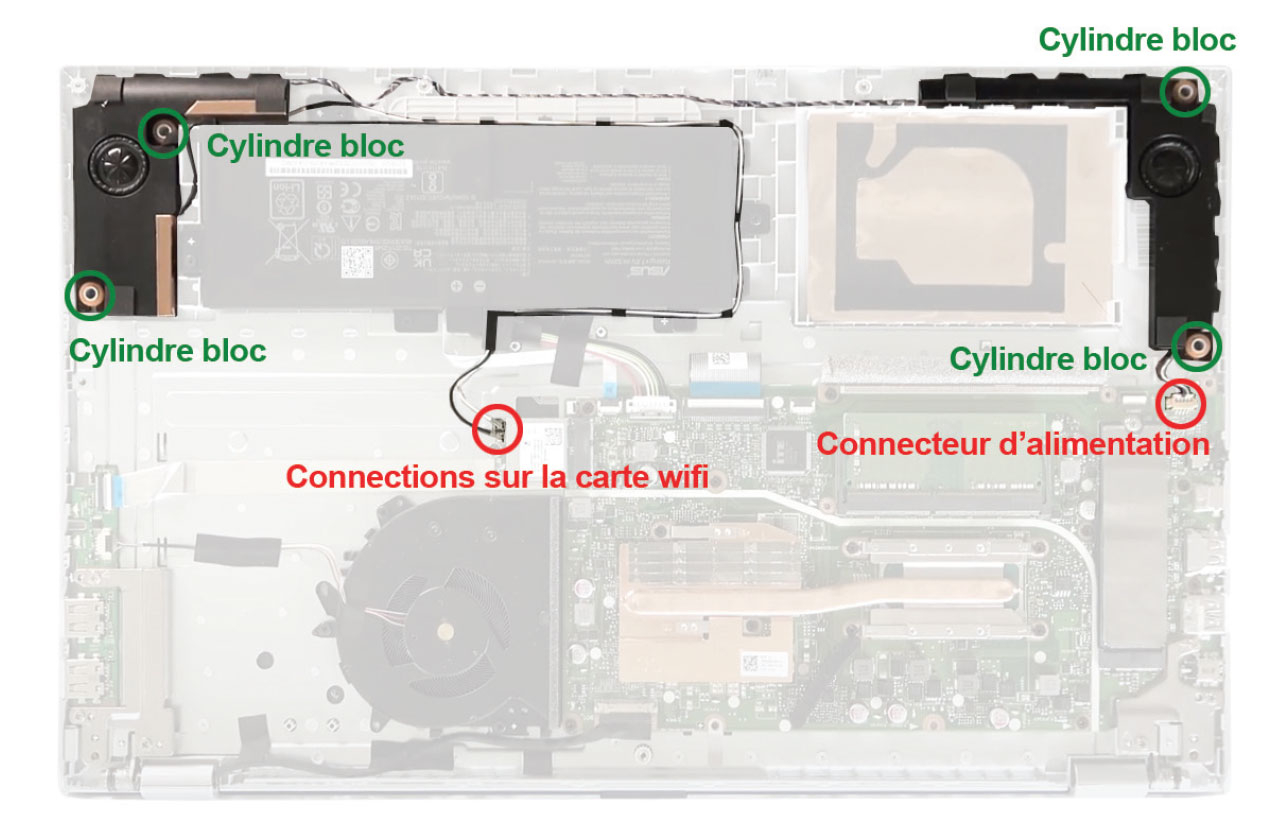

Les haut-parleurs reposent sur leur emplacement grâce à des cylindres blocs en caoutchouc (sur certaines séries, ils sont vissés) ce qui permet d’éviter qu’ils remuent en absorbant les chocs et les vibrations.

Le démontage
D'abord débrancher et enlever la batterie, pour cela toujours débrancher la batterie en premier et dévisser les différentes vis qui la maintiennent au top case.

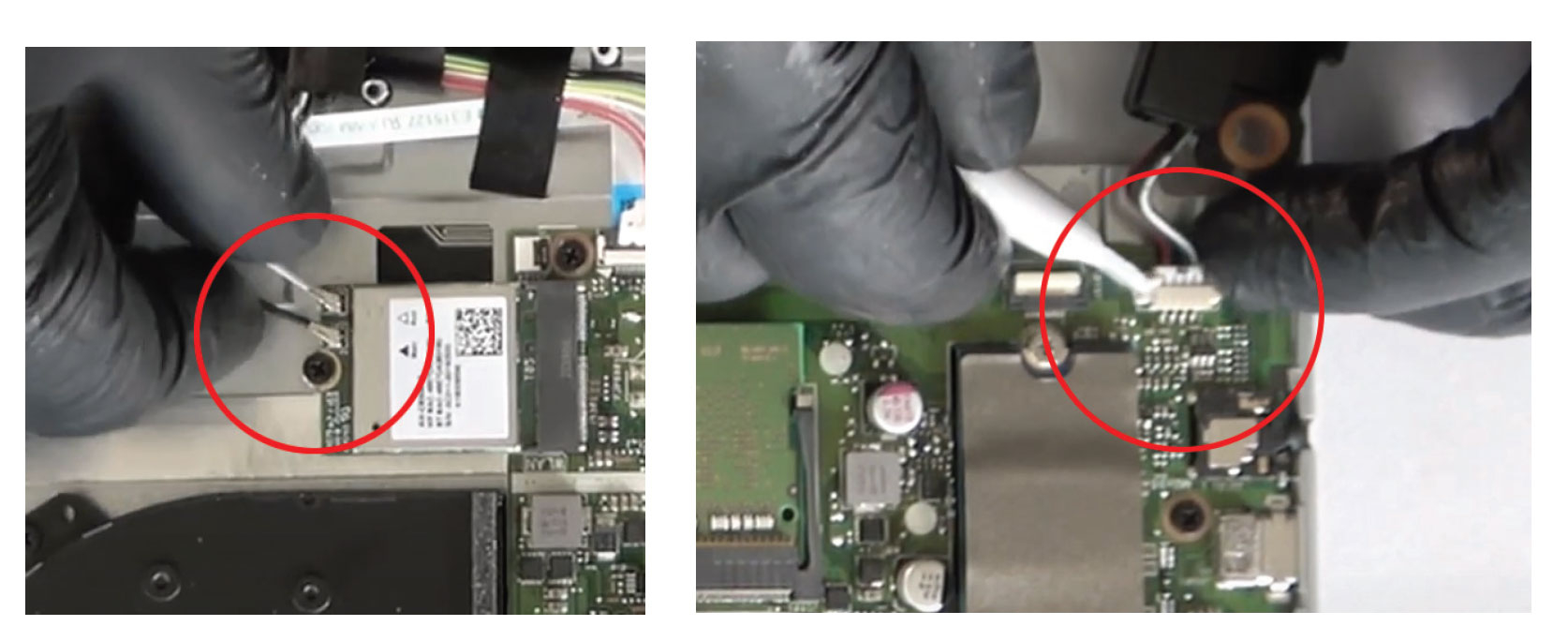

Pour le démontage des haut-parleurs, il suffira donc de déclipser les deux câbles coaxiaux de la carte wifi et le connecteur d’alimentation de la carte mère vers l’arrière avec la spatule en plastique.

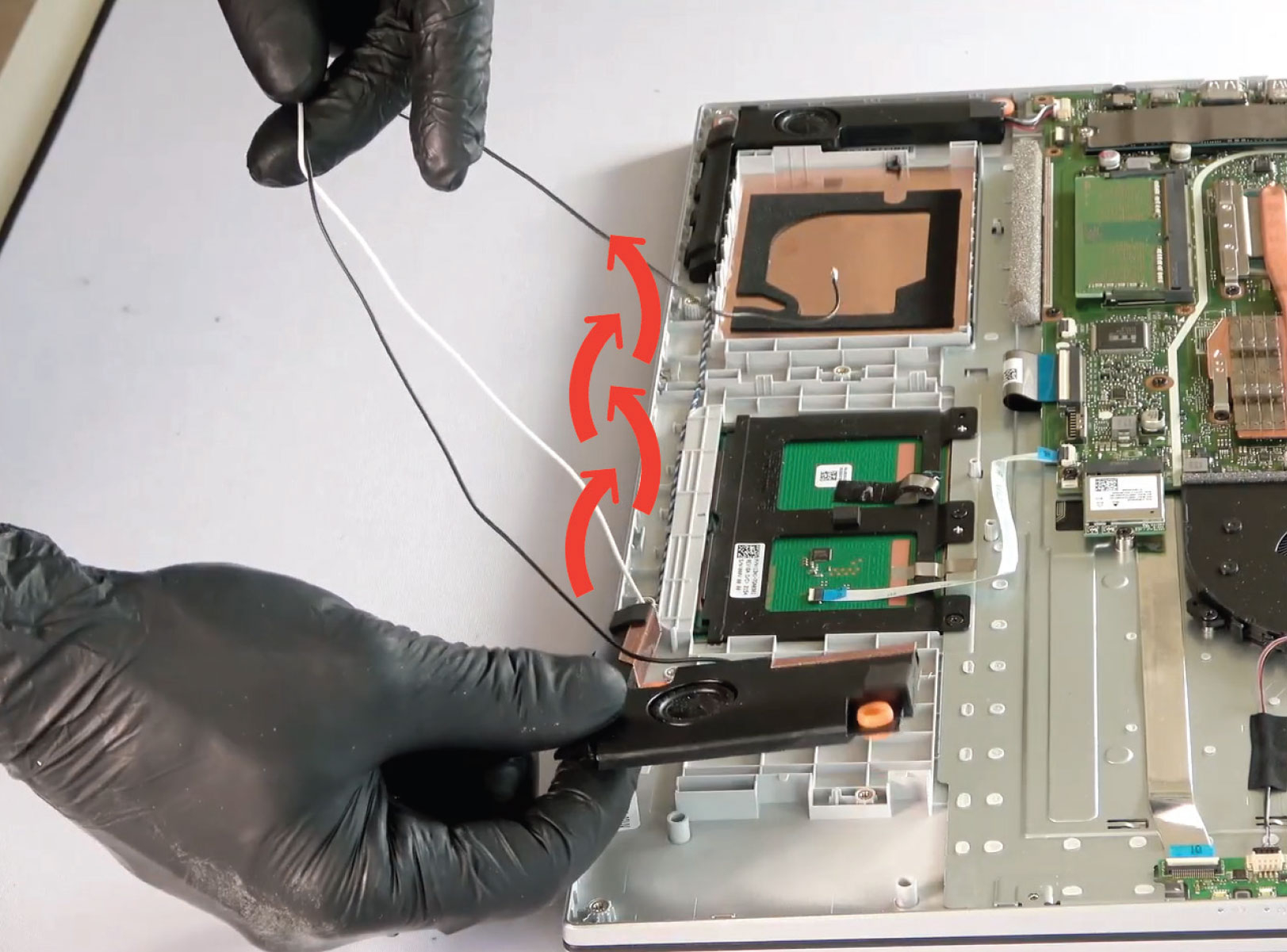

Par la suite, vous pouvez saisir un des deux haut-parleurs, le faire glisser vers le haut de ces deux cylindres blocs. Puis dérouler les différents câbles de leurs passages jusqu’à arriver au second haut-parleur pour le retirer lui aussi de ces deux cylindres blocs.


Pour le remontage, il vous suffira de faire le processus de démontage dans le sens inverse.

Retrouvez toutes les pièces détachées de la série S712
